Osiloskop Pendidikan Seri SDS-E
- Kecepatan sampel:500MS/dtk-1GS/dtk
- Bodi ultra tipis
- Pemfilteran digital dan pengukuran arus (tidak termasuk SDS5032E dan SDS5052E)
Osiloskop Penyimpanan Digital Tipe Ekonomis Seri SDS-E
- Bandwidth : 30MHz - 125MHz
- Kecepatan sampel : 500MS/dtk -1GS/dtk
- Bodi ultra tipis
LCD resolusi tinggi - 8 inci
- Fungsi Lulus / Gagal
- SCPI, dan LabVIEW didukung
- Pemfilteran digital dan pengukuran arus (tidak termasuk SDS5032E dan SDS5052E)
1. Layar berukuran ８ inci
Layar LCD resolusi tinggi TFT 8 inci (800 x 600) sangat detail. Horizontal 15 divisi dan vertikal 10 divisi, sempurna dari produk level yang sama.
2. Fungsi skala otomatis
Saat dalam status skala otomatis, osiloskop akan beralih ke mode pemicu tertentu, skala vertikal dan skala basis waktu sesuai dengan jenis, amplitudo dan frekuensi sinyal input.
3. Fungsi Lulus/Gagal
Fungsi Lulus/Gagal dapat membandingkan edit sinyal template oleh pengguna (pekerjaan horizontal dan vertikal) dengan sinyal input. Memenuhi persyaratan untuk monitor sinyal jangka panjang, monitor produksi, filter dan kontrol.
4. Rekam/Putar Bentuk Gelombang
Fungsi perekaman/pemutaran bentuk gelombang seri SDS mendukung 2-catatan bentuk gelombang saluran. Selain itu, bentuk gelombang Lulus/Gagal juga dapat direkam. Kapasitas rekaman 1000 frame. Mendukung pemutaran ulang bentuk gelombang untuk menganalisis detailnya.
Tentang OWON
| Pola | SDS5032E | SDS5052E | SDS6062E | SDS7072E | SDE7102E | SDS7122E | |
|---|---|---|---|---|---|---|---|
| Bandwidth | 30MHz | 50MHz | 60MHz | 70MHz | 100MHz | 125MHz | |
| Tingkat Sampel (waktu nyata) | 500 ms/dtk | 1GS/dtk | |||||
| Skala Horisontal (s/div) | 5ns/div-100s/div, selangkah demi selangkah 1~2~5 | 2ns/div-100s/div, selangkah demi selangkah 1~2~5 | |||||
| Saluran | 2 + 1 (eksternal) | ||||||
| Menampilkan | LCD berwarna 8", 800 × 600 piksel | ||||||
| Rekam Panjang | 10K | 1M | 1 juta (opsional 10 juta) | ||||
| Resolusi Vertikal (A/D) | 8 bit (2 Saluran secara bersamaan) | ||||||
| Sensitivitas Vertikal | 5mV/div-10V/div (pada masukan) | 2mV/div-10V/div (pada masukan) | |||||
| Jenis Pemicu | Tepi, Pulsa, Video, Kemiringan, dan Alternatif | ||||||
| Modus Pemicu | Otomatis, Normal, dan Tunggal | ||||||
| Matematika Bentuk Gelombang | ＋, －, ×, ÷, balikkan, FFT | ||||||
| Antarmuka Komunikasi | Host USB, perangkat USB, Lulus / Gagal, LAN, dan VGA (opsional) | ||||||
| Baterai | tidak didukung | ||||||
| Dimensi (L×T×D) | 348 × 170 × 78 (mm) | ||||||
| Berat (tanpa paket) | 1,50kg | ||||||
MENDUKUNG
▶ Driver USB untuk semua seri OWON DSO dan AWG
▶ Kasus pengembangan LabVIEW untuk DSO Seri SDS / SDS-E
▶ PANDUAN CEPAT Seri OWON DSO SDS-E
▶ Panduan pengguna DSO Seri SDS-E
▶ Perangkat lunak PC untuk DSO
AKSESORISAksesori tergantung pada pengiriman akhir.
Kabel listrik |
CD ROM |
Panduan Cepat |
Kabel USB |

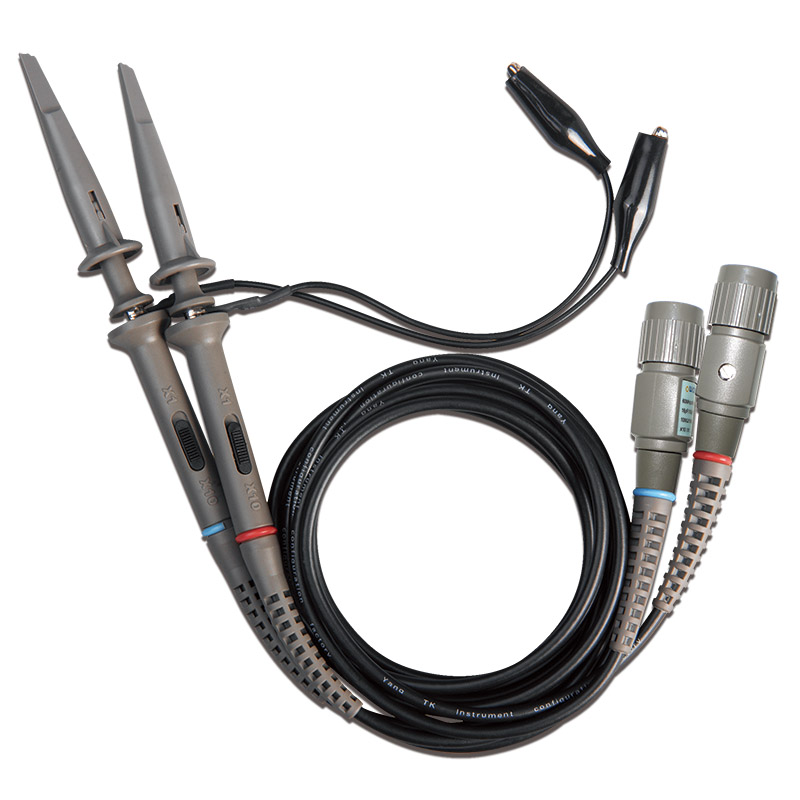

Menguji |
Penyelidikan Menyesuaikan |
Tas Lembut |
Tag populer: Osiloskop pendidikan seri SDS-E, Cina, pemasok, produsen, terbaik
