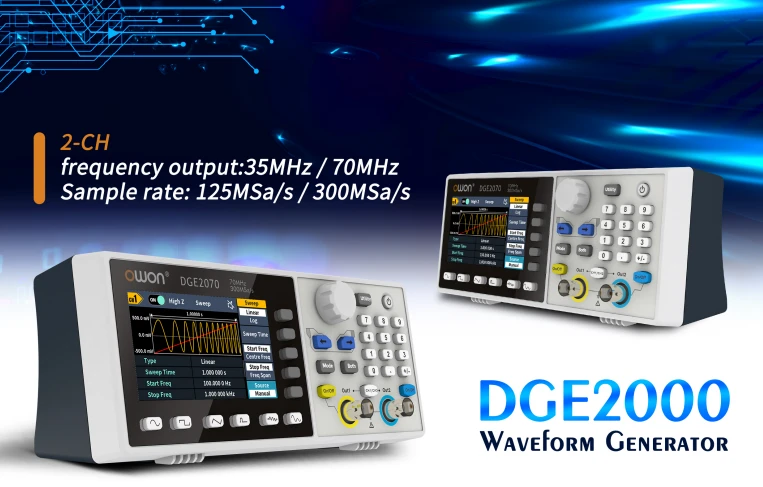

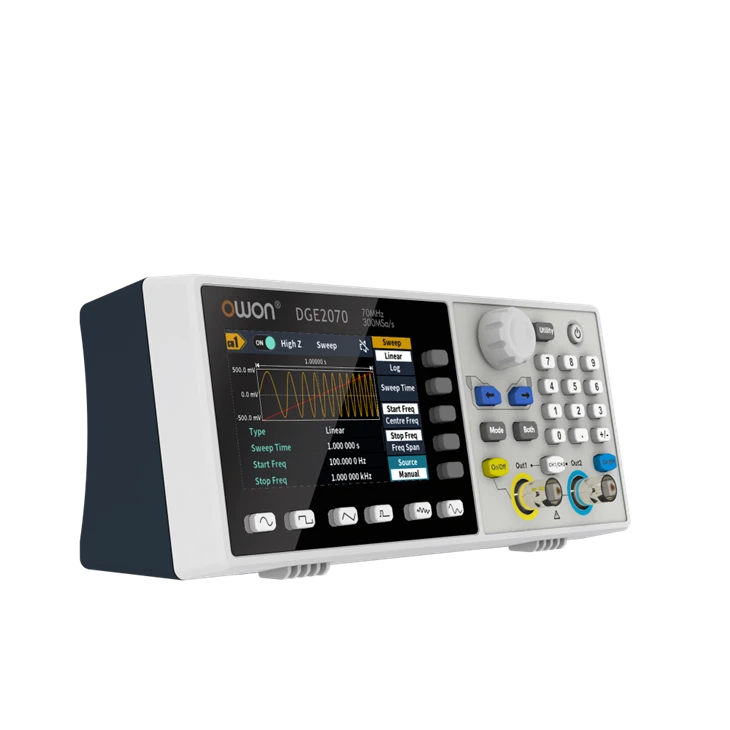

Seri DGE2000 2-CH Generator Bentuk Gelombang Sewenang-wenang
+ Kecepatan Sampel Maks 300MSa/s, Resolusi vertikal 1μHz
+ 14 bit Resolusi Vertikal, panjang gelombang Arb 8K
+ Keluaran bentuk gelombang komprehensif: 5 bentuk gelombang dasar, dan 150 bentuk gelombang sewenang-wenang bawaan
+ Fungsi modulasi komprehensif: AM, FM, PM, FSK, Sweep, dan Burst
+ SCPI didukung
LCD + 3.6 inci (480 × 260 piksel).
Generator Bentuk Gelombang Sewenang-wenang Seri DGE2000
35MHz/70MHz
keluaran frekuensi
125MSa/dtk /300MSa/dtk
Tingkat sampel
Resolusi Vertikal:
14 bit, panjang gelombang maks 8K Arb
Keluaran bentuk gelombang komprehensif:
5 bentuk gelombang dasar, dan 150 bentuk gelombang arbitrer bawaan
Fungsi modulasi komprehensif:
AM, FM, PM, FSK, Sapu, Burst, dll.
SCPl, dan LabVIEW didukung
LCD TFT 3,6 inci
semua pengaturan dapat ditampilkan sepenuhnya
Bodi ultra tipis
mudah dioperasikan
DIMENSI PENAMPILAN
Berbagai keuntungan

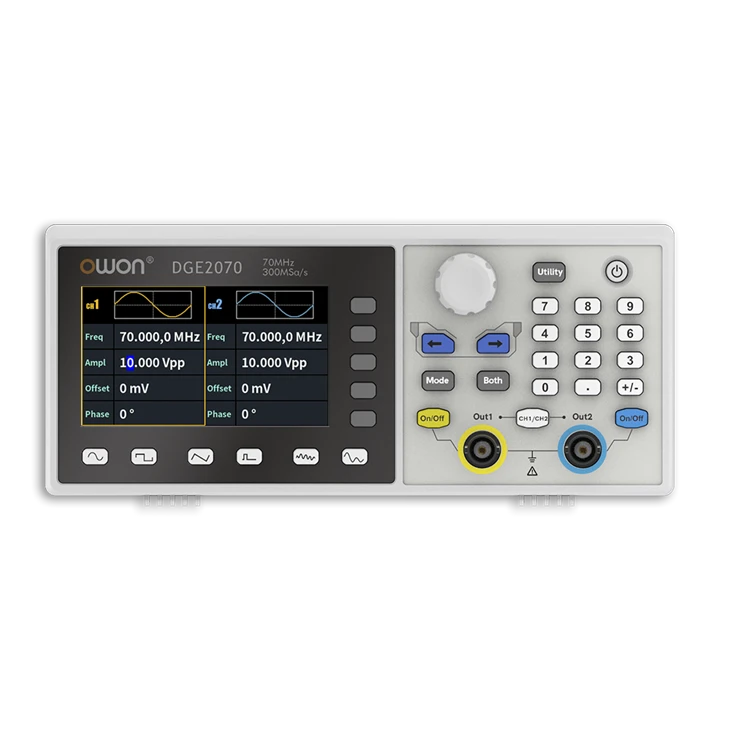

Layar LCD 3,6 inci
Seri DGE2000 mengintegrasikan layar LCD warna TFT 3.6-inci, menampilkan informasi komprehensif tentang bentuk gelombang keluaran dan pengaturan menu setiap saluran. Ditingkatkan dengan tombol pintas yang mudah digunakan, desain ini mengoptimalkan interaksi manusia-mesin, menawarkan antarmuka yang ramah pengguna untuk pengoperasian yang efisien. Kombinasi kejernihan visual dan akses cepat ke fungsi-fungsi utama secara signifikan meningkatkan efisiensi kerja secara keseluruhan.
Fungsi khusus
Mendukung Kontrol Jarak Jauh PC
Tentang Owon
| Pola | DGE2035 | DGE2070 |
|---|---|---|
| Saluran | 2 | |
| Keluaran Frekuensi | 35MHz | 70MHz |
| Tingkat Sampel | 125MSa/dtk | 300MSa/dtk |
| Resolusi Vertikal | 14 bit | |
| Bentuk gelombang | ||
| Bentuk Gelombang Standar | sinus, kuadrat, pulsa, ramp, dan noise | |
| Bentuk Gelombang Sewenang-wenang | kenaikan eksponensial, penurunan eksponensial, sin(x)/x, gelombang langkah, dan lainnya, total 150 bentuk gelombang bawaan, dan bentuk gelombang sewenang-wenang yang ditentukan pengguna |
|
| Frekuensi | ||
| Sinus | 1μHz - 35MHz | 1μHz - 70MHz |
| Persegi | 1μHz - 15MHz | 1μHz - 20MHz |
| Detak | 1μHz - 15MHz | 1μHz - 20MHz |
| Lereng | 1μHz - 1MHz | 1μHz - 2MHz |
| Kebisingan | 20MHz (-3dB, tipikal) | |
| Bentuk Gelombang Sewenang-wenang | 1μHz -10MHz | |
| Resolusi Frekuensi | 1 μHz atau 7 angka penting | |
| Stabilitas Frekuensi | ±30 ppm pada 0±40 derajat | |
| Frekuensi Tingkat Penuaan | ±30 ppm per tahun | |
| Sewenang-wenang | ||
| Panjang Gelombang | 2 - 8K poin | |
| Tingkat Sampel | 125mA/s | 300mA/s |
| Amplitudo | ||
| menjadi Beban 50Ω | 1mVpp - 20Vpp（ Kurang dari atau sama dengan 10MHz） 1mVpp - 4Vpp （ Kurang dari atau sama dengan 70MHz） |
|
| Rentang Offset DC (Iklan+DC) |
±(10 Vpk – Amplitudo Vpp/2) resistansi tinggi ±(5 Vpk – Amplitudo Vpp/2) 50 Ω |
|
| Resolusi offset DC | 1mV atau 4digit | |
| Impedansi Beban | 50Ω (khas) | |
| Akurasi offset DC | ±(1 % dari |pengaturan| + 1 mV + amplitudo Vpp x 0,5%) | |
| Modulasi | ||
| Jenis | AM, FM, PM, FSK, sapu, Burst | |
| Frekuensi Modulasi Internal | 2 mHz hingga 100 kHz | |
| Menyapu | ||
| Pembawa | Sinus, gelombang persegi panjang, gelombang ramp, gelombang sewenang-wenang (Kecuali DC) | |
| Minimum/Maksimum Frekuensi Awal |
2mHz（minimum）/frekuensi maksimum operator yang sesuai | |
| Minimum/Maksimum Frekuensi Penghentian |
2mHz（minimum）/frekuensi maksimum operator yang sesuai | |
| Sumber Pemicu | internal, manual | |
| Meletus | ||
| Bentuk gelombang | Gelombang sinus, gelombang persegi, gelombang ramp, gelombang pulsa dan gelombang sewenang-wenang (Kecuali DC) |
|
| Jenis | N-Siklus | |
| Sumber pemicu | Dalam, manual | |
| Frekuensi Karir | 1μHz Kurang dari atau sama dengan Offset Kurang dari atau sama dengan frekuensi maksimum pembawa terkait /2 | |
| Input output | ||
| Menampilkan | LCD TFT 3.6-inci dengan resolusi 480 x 272 | |
| Antarmuka Komunikasi | Perangkat USB | |
| Spesifikasi mekanis | ||
| Dimensi (L×T×D) | 200mmx68.5mmx74.5mm | |
| Berat (tanpa paket) | 0.5kg | |
