Osiloskop Digital Seri XDS4000 350MHz/500MHz
+ Kedalaman memori standar 400MB
Kecepatan refresh + 600,000 wfms/s, mudah untuk menangkap kejadian luar biasa dan probabilitas rendah
Osiloskop Uji Sentuh Multi-Fungsi Seri XDS4000
Sangat hemat biaya 7-ke dalam-1 osiloskop terintegrasi
Satu perangkat, semua kebutuhan Anda terpenuhi.
Perpaduan efisiensi, kenyamanan dan inovasi dalam satu solusi untuk kepuasan tertinggi.
Osiloskop
+ 350MHz, 500MHz; laju sampel waktu nyata hingga 5 GSa/dtk
+ 2 atau 4 saluran analog
+ Kedalaman memori standar 400 Mpts
+ Kecepatan penangkapan bentuk gelombang maksimum 600,000 wfms/s

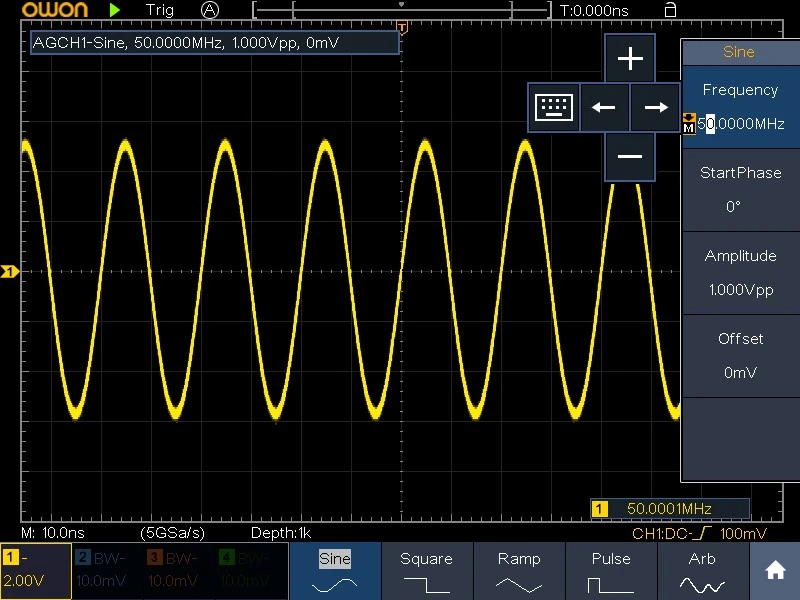

+ Output bentuk gelombang sewenang-wenang saluran tunggal standar 50MHz
+ 250 Kecepatan sampel MSa/dtk
+ 16k panjang gelombang sembarang
+ 64 bentuk gelombang yang telah ditentukan sebelumnya
+ Amplitudo keluaran 2mVpp-20Vpp
Multimeter 4 ½ Digit dengan Fungsi Pencatatan Data (opsi)
+ Mendukung tegangan, arus, kapasitansi, resistansi, kontinuitas, uji dioda
+ Fungsi pencatatan data bawaan, dapat menganalisis tren perubahan objek yang diukur untuk waktu yang lama
+ 6-penghitung frekuensi presisi tinggi digit
+ Mendukung statistik secara maksimal. dan menit. nilai frekuensi
Penganalisis Spektrum FFT
+ FFT standar, pengoperasian data gelombang secara real-time
+ Mendukung 4 jendela FFT: Rectangular, Hamming, Hanning dan Black-harris
+ Maks. rentang frekuensi: bandwidth analog osiloskop
Analisis Protokol (Opsi)
Mendukung IIC, SPI, RS232/UART, fungsi decoding bus seri CAN
Kurva Karakteristik Frekuensi
Seri XDS4000 dapat menghasilkan sinyal sapuan pada rentang yang ditentukan dengan mengontrol modul generator sinyal internal dan mengeluarkan sinyal ke catu daya sakelar untuk melakukan uji analisis loop. Bode plot yang dihasilkan dari pengujian dapat menampilkan penguatan dan variasi fase sistem pada frekuensi yang berbeda, sehingga memungkinkan para insinyur mendapatkan gambaran yang jelas tentang data dari bode plot. Dengan menganalisis margin fase (PM) dan margin keuntungan (GM), mereka dapat menilai apakah sistem stabil.
Mengapa memilih kami?
Selain fitur-fitur 7-dalam-1 yang luar biasa, kami menawarkan alasan-alasan menarik yang akan membuat Anda datang kembali untuk menonton lebih banyak lagi. Temukan keunggulan di luar imajinasi!
Layar sentuh besar, pengalaman interaktif luar biasa
LCD 10.4-inci, tampilan bentuk gelombang jernih, layar multisentuh memungkinkan teknisi bekerja lebih efisien. Tombol dan kenop osiloskop tradisional dipertahankan untuk memenuhi kebiasaan pengoperasian yang berbeda.
Multimeter dengan fungsi data logger, membuat pengukuran lebih akurat
XDS4000 dapat merekam data yang diukur dengan multimeter di memori internal atau disk U eksternal, dan mengekspor format CSV untuk analisis lebih lanjut. Interval pengambilan sampel rekaman dapat diatur, mulai dari 0,5 detik hingga 10 detik. Durasi maksimal: 3 hari untuk memori internal dan 10 hari untuk memori eksternal.
Perbandingan Produk
Penyelidikan*2
Timbal Multimeter (opsional)
CD ROM
Kabel listrik
Kabel Q9
Panduan Cepat
Modul Ext Saat Ini (opsional)
Kabel USB
Model | XDS4352 | XDS4502 | XDS4354 | XDS4504 |
Bandwidth | 350MHz | 500MHz | 350MHz | 500MHz |
Tingkat Sampel | 5GS/dtk | |||
Skala Horisontal (s/div) | 500ps/div - 1000s/div, selangkah demi selangkah 1 - 2 - 5 | |||
Saluran | 2 | 4 | ||
Menampilkan | Layar sentuh LCD 10,4 inci | |||
Panjang rekaman | 400M | |||
Kecepatan Penyegaran Bentuk Gelombang | 600,000 wfms/dtk | |||
Sensitivitas Vertikal | 1MΩ :1mV/div~ 10V/div;50Ω : 1mV/div ~ 1V/div | |||
Resolusi Vertikal (A/D) | 8bit | |||
Impedansi masukan | 1MΩ±2%, paralel dengan 15pF±5pF;50Ω ± 2% | |||
Kopling masukan | DC, AC, Tanah | |||
Jenis pemicu | Tepi, Video, Pulsa, Kemiringan, Kerdil, Windows, Batas Waktu, Tepi Ke-N, Logika, I2C, SPI, RS232, BISA | |||
Jenis Penguraian Kode(opsional) | RS232, I2C, SPI, BISA | |||
Pengukuran otomatis | Periode, Frekuensi, Rata-rata, PK-PK, RMS, Maks, Min, Atas, Basis, Amplitudo, Overshoot, Preshoot, Waktu Naik, Waktu Jatuh, +Lebar Pulsa, -Lebar Pulsa, +Siklus Tugas, -Siklus Tugas, Tunda A →B, Penundaan A→B, RMS Siklus, RMS Kursor, Tugas Layar, FRR,FRF,FFR,FFF,LRR,LRF,LFR,LFF,Fase A→B, Fase A→B, +Hitungan Pulsa, -Hitungan Pulsa , Jumlah Tepi Naik, Jumlah Tepi Jatuh, Area, dan Area Siklus. | |||
Matematika bentuk gelombang | ＋, －, *, / ,FFT, FFTrms, Intg, Diff, Sqrt, Fungsi Buatan Pengguna, | |||
Penyimpanan bentuk gelombang | 100 bentuk gelombang | |||

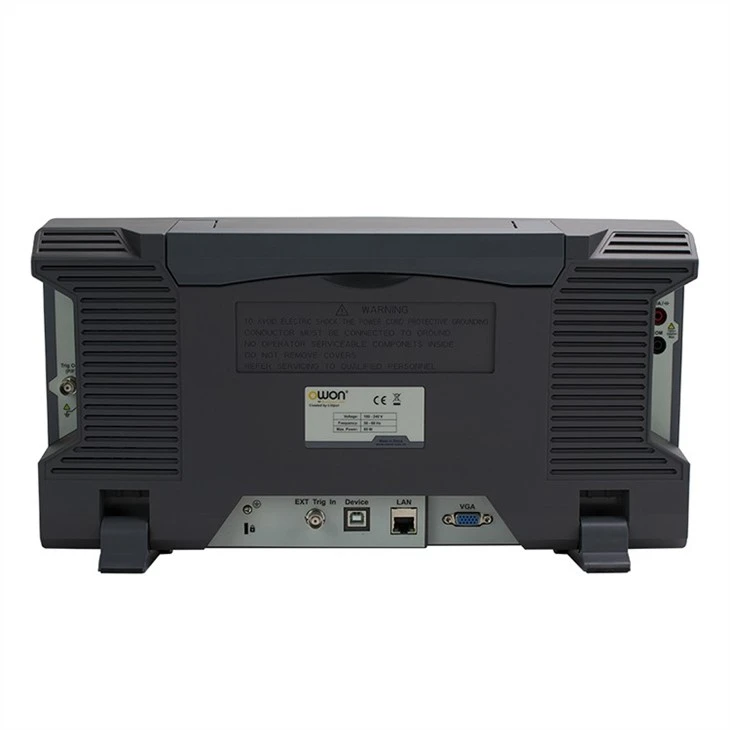

Antarmuka komunikasi | Host USB, Perangkat USB; Trig Out (Lulus/Gagal); pelabuhan LAN; port VGA; Trig EXT Masuk | |||
Kompatibilitas pencetak | Jembatan Gambar | |||
Dimensi | 422 mm (L)×226 mm (T)×135 mm (T) | |||
Berat | Kira-kira. 5 kg (tanpa aksesoris) | |||
Spesifikasi Generator Gelombang Arb
Keluaran Frekuensi Maks | 50MHz |
Tingkat Sampel | 250 ms/dtk |
Saluran | 1 saluran |
VertikalResolusi | 14bit |
Rentang Amplitudo | 2mVpp - 5Vpp（ Kurang dari atau sama dengan 50MHz）; 2mVpp - 20Vpp（ Kurang dari atau sama dengan 25MHz） |
Panjang Gelombang | 16K |
KeluaranBentuk gelombang | Sine, Square, Pulse, Ramp, Exponential Rise, Exponential Fall, Sin(x)/x, Step Wave, Noise, dan lain-lain, total 64 bentuk gelombang bawaan, dan bentuk gelombang sewenang-wenang yang ditentukan pengguna |
Spesifikasi Multimeter (opsional)
Membaca Skala Penuh | 4½ digit | Rentang Otomatis | √ |
Ukuran | Tegangan, Arus, Kapasitansi, Resistansi, Frekuensi, Siklus Kerja, Kontinuitas, Uji Dioda | ||
