Penganalisis Spektrum Seri XSA1000P-TG
plus -163 dBm Tingkat Kebisingan Rata-Rata yang Ditampilkan (DANL)
plus Beberapa antarmuka: Host USB, Perangkat USB, LAN, antarmuka earphone, HDMI
ditambah filter EMI layar multisentuh 10,4-inci dan kit detektor kuasi-puncak
Penganalisis Spektrum Seri XSA1000P-TG
ditambah Rentang frekuensi 9kHz - 7.5GHz
plus -163 dBm Tingkat Kebisingan Rata-Rata yang Ditampilkan (DANL)
ditambah kebisingan Fase -106 dBc/Hz @1GHz dan offset pada 10 kHz
ditambah akurasi amplitudo total<0.7 dB
ditambah bandwidth resolusi minimum 1 Hz (RBW)
ditambah alat uji pra-kepatuhan EMI, perangkat lunak uji EMC opsional
ditambah grafik plot air terjun, analisis kualitas sinyal modulasi, demodulasi audio, dll. beberapa fungsi pengujian umum dan diperluas.
ditambah uji tandard Lulus/Gagal di tempat dan fungsi peringatan
plus Mengadopsi teknologi frekuensi menengah serba digital
plus Beberapa antarmuka: Host USB, Perangkat USB, LAN, antarmuka earphone, HDMI
ditambah layar multisentuh 10,4-inciFilter EMI dan kit detektor kuasi-puncak

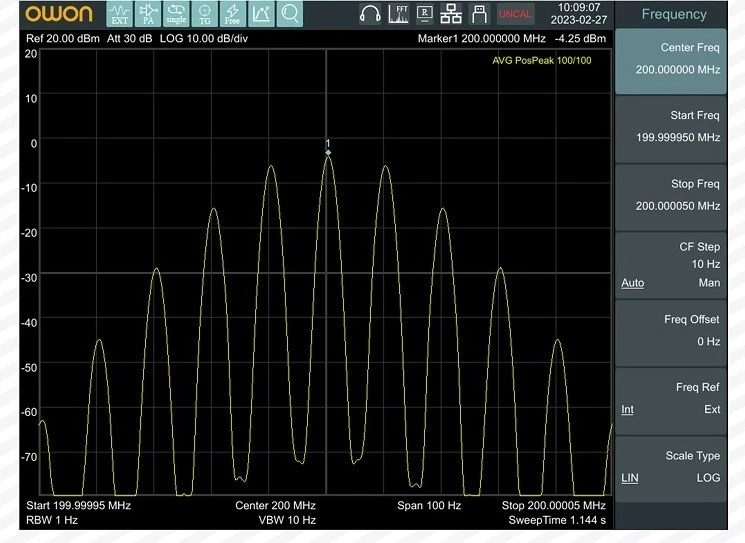

1.Bandwidth resolusi minimum (RBW) 1Hz, secara efektif membedakan sinyal terdekat
2. Fungsi pengambilan cepat
Kunci catatan ulang mobil, modul tekanan ban TPMS, dan modul nirkabel kecil biasanya menggunakan mnodulasi ASKFSK. XSA800 dapat menyelesaikan penangkapan sinyal ASK/FSK, dan secara langsung mendapatkan frekuensi pusat, daya, dan parameter offset.
3. Kemampuan pengukuran sinyal kecil yang sangat baik
-163 dBm DANL (Tingkat Kebisingan Rata-Rata yang Ditampilkan), dapat mengamati sinyal kecil yang lebih lemah
4.Pengukuran kebisingan rendah yang lebih akurat
Kebisingan Fase < -106 dBc/Hz @1GHz pada offset 10 kHz
5.Fungsi Lulus/Gagal
Tentukan dengan cepat apakah hasil tes lulus
6.Grafik plot air terjun
Lihat perilaku berbagai parameter sinyal dari waktu ke waktu, lacak frekuensi dan perilaku daya dari waktu ke waktu, khususnya sinyal yang terputus-putus.
Pengguna dapat menggunakan grafik plot air terjun untuk menganalisis stabilitas sinyal sepanjang waktu, atau untuk mengidentifikasi sinyal interferensi intermiten dalam sistem komunikasi.
7.Menyediakan fungsi tes EMC (memerlukan perangkat lunak opsional)
Terintegrasi lebih dari 200 templat standar dan peraturan pengujian EMC arus utama. Pengguna memilih templat yang sesuai, dan perangkat lunak secara otomatis mengatur penganalisis spektrum dan mencatat data pengujian. Data dan peraturan dapat dibandingkan pada layar yang sama. Pengguna juga dapat menyesuaikan peraturan untuk analisis komparatif.
8.Menyediakan fungsi uji pra-kepatuhan EML
Dilengkapi dengan filter EML (6dB) dan detektor kuasi-puncak sebagai standar, lebih akurat untuk pra-tes dan diagnosis EML, dan laporan pengujian dan produksi lengkap dapat diselesaikan dengan menggunakan perangkat lunak pendukung.
9.Menyediakan beberapa mode fungsi yang diperluas
Analisis kualitas sinyal modulasi standar, demodulasi audio, pengukuran kekuatan medan, pengukuran charnel dan penghitung frekuensi, dll. beberapa fungsi pengujian umum dan diperluas.
analisis kualitas sinyal modulasi
demodulasi audio
pengukuran saluran
penghitung frekuensi
Sejak tahun 1990, Lilliput memasuki industri produk elektronik, seri produk pertamanya adalah LCD warna mini.
Dimiliki oleh Lilliput, lini produk OWON SmartTest telah diciptakan untuk "Memenuhi kebutuhan Anda" di bidang peralatan pengujian dan pengukuran.
Melalui upaya selama 2 dekade, Lilliput secara bertahap tumbuh menjadi perusahaan grup, yang mencakup 3 lini produk - LCD warna mini, peralatan pengujian dan pengukuran, dan sistem manajemen energi rumah.
Produk OWON dapat ditemukan di Asia, Amerika Utara, Eropa, Amerika Selatan, Oseania, dan Afrika, dengan mitra global yang tersebar di lebih dari 80 negara/wilayah.
Lilliput (OWON) berusaha keras untuk menjadi salah satu produsen peralatan asli peralatan pengujian dan pengukuran terbaik di dunia.
| Spesifikasi Frekuensi | ||
|---|---|---|
| Pola | XSA1015TG | XSA1036TG |
| Frekuensi | ||
| Jangkauan | 9kHz-1,5GHz | 9kHz - 3,6GHz |
| Resolusi | 1Hz | |
| Rentang frekuensi | ||
| Jangkauan | 0 Hz,100 Hz ke frekuensi maksimum perangkat | |
| Ketepatan | ± rentang /（titik sapuan -1） | |
| Referensi internal | ||
| Frekuensi referensi | 10.000000Mhz | |
| Stabilitas suhu | <2.5ppm （15℃ to 35℃） | |
| Tingkat penuaan | <1ppm/year | |
| Bandwidth | ||
| Bandwidth resolusi (-3 dB) | 10Hz hingga 500kHz（dalam urutan 1 hingga 10）, 1MHz,3MHz | |
| Bandwidth video (-3 dB) | 10Hz hingga 3MHz | |
| Spesifikasi Amplitudo | |
|---|---|
| Tingkat kebisingan rata-rata yang ditampilkan（DANL） | |
| Redaman masukan 0 dB, bandwidth resolusi 1Hz | |
| Matikan terlebih dahulu | 1 MHz~10 MHz -130dBm（dinominasikan） |
| 10 MHz~1GHz -130dBm（dinominasikan） | |
| 1GHz~1,5 GHz -128 dBm( dinominasikan ) | |
| Aktifkan terlebih dahulu | 1 MHz~10 MHz -150dBm（dinominasikan） |
| 10 MHz~1GHz -150dBm（dinominasikan） | |
| 1GHz~1,5 GHz -148 dBm( dinominasikan ) | |
| Kebisingan fase | |
| 20 derajat ~30 derajat ,fc=1 GHz | |
| Kebisingan fase | <-85 dBc/Hz @10 kHz offset |
| <-100 dBc/Hz @100 kHz offset | |
| <-110 dBc/Hz @1 MHz offset | |
| Rentang tampilan tingkat | |
| Koordinat skala log | 1dB ~255dB |
| Koordinat skala linier | 0 ke tingkat referensi |
| satuan tingkat | dBm,dBuW,dBpW,dBmV,dBuV, W,V |
| Poin | 201~1001 |
| Jumlah jejak | 5 |
| Detektor | Puncak positif, puncak negatif, sampel, normal, RMS |
| Fungsi jejak | Hapus tulis, Maks Tahan, Min Tahan, Lihat, Kosong, Rata-rata |
| Ketepatan | |
| Ketidakpastian Pengalihan Atenuasi Input | 20 derajat ~30 derajat, fc=50 MHz,Preamplifier Mati, redaman RF 20dB, sinyal input 0~39 dB ±0,5dB |
| Ketidakpastian Amplitudo Mutlak | 20 derajat ~30 derajat, fc=50 MHz,RBW=1 kHz,VBW=1 kHz, detektor puncak, redaman RF 20 dB, Preamplifier Mati ±0.4 dB,sinyal masukan= -20dBm Preamplifier Aktif ±0.5 dB, sinyal masukan= -40dBm |
| Ketakpastian | rentang sinyal masukan 0dbm~-50dbm |
| ±1,5dB | |
| VSWR | masukan redaman RF 10 dB, 1 MHz~1,5GHz |
| <1.5,nominal | |
| Generator pelacakan | |
| Rentang frekuensi keluaran | 100kHz~1,5GHz |
| Kisaran tingkat daya keluaran | {{0}} dBm~0 dBm , |
| Resolusi tingkat daya keluaran | 1DB |
| Kerataan keluaran | ditambah /-3 dB |
| Tingkat pembalikan aman maksimum | Daya total rata-rata:30 dBm,DC : ±50 VDC |
| Masukan dan keluaran | |
| Konektor input RF panel depan | 50 Ω, betina tipe-N |
| Output generator track panel depan | 50 Ω, betina tipe-N |
| Masukan referensi 10 M | 50 Ω, betina tipe-N |
| Pelabuhan komunikasi | Host USB, Perangkat USB, LAN, port earphone, dan VGA |
| Spesifikasi teknis umum | |
| Menampilkan | LCD TFT, 10,4 inci |
| Berat | 5.0kg |
| Dimensi (L x T x T) | 321x221x115 (mm) |
