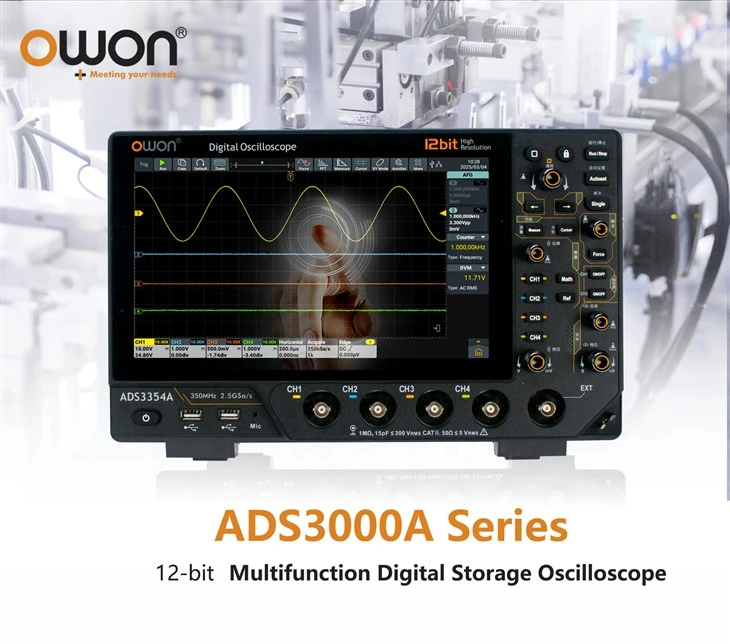

Osiloskop Digital Multifungsi Seri ADS3000A 12 Bit

ADS3000A Series 12 Bits Multifunction Digital Oscilloscope
F
RF2

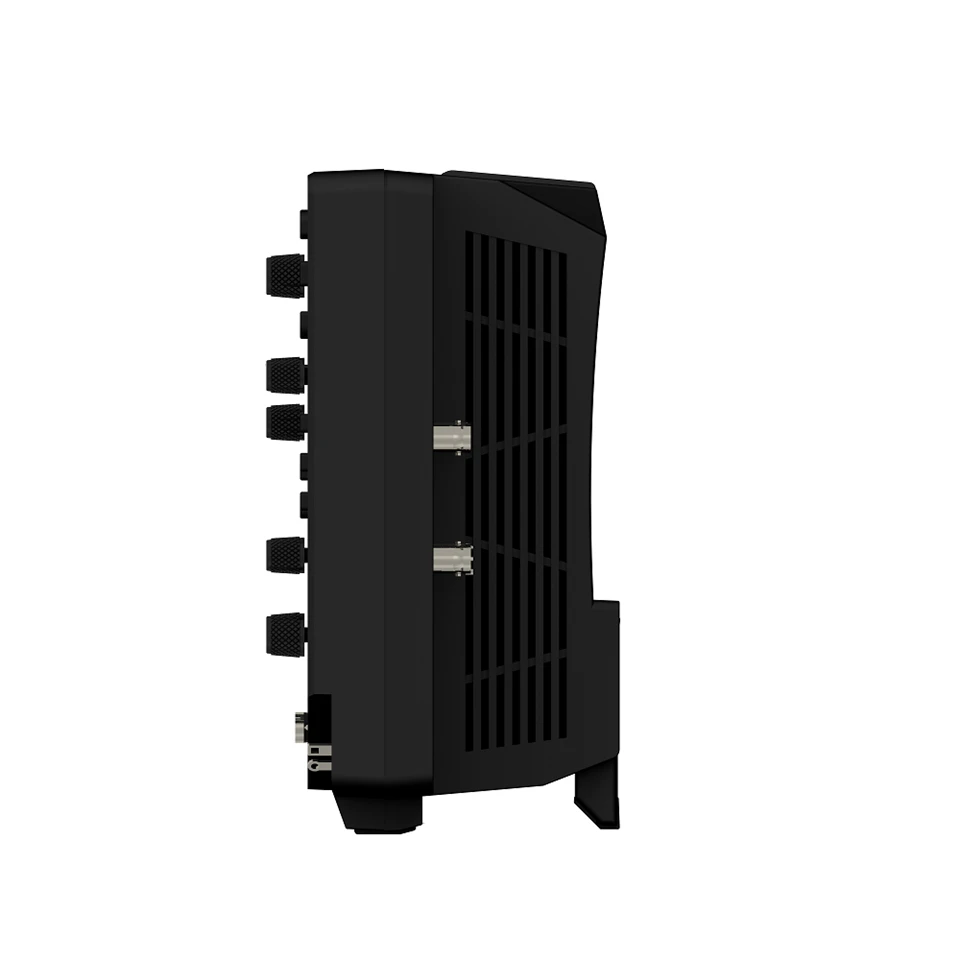

R
BACK

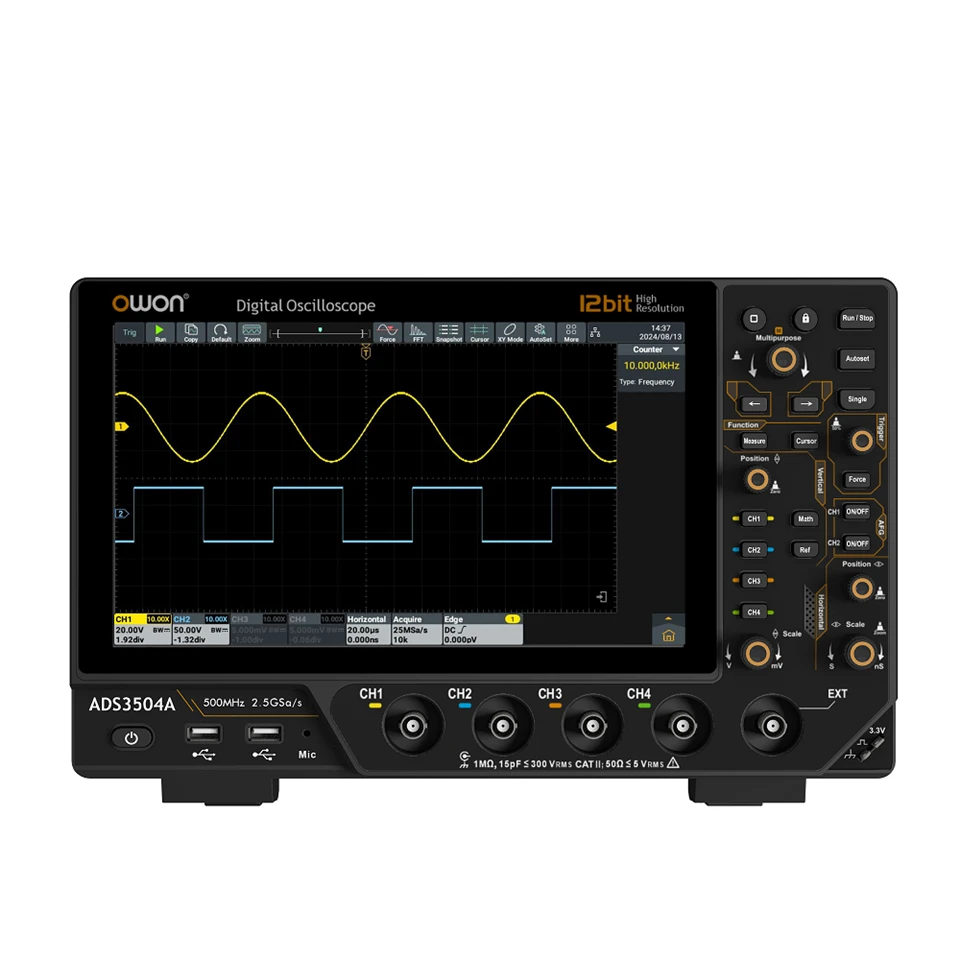

Osiloskop Digital Multifungsi Seri ADS3000A 12 Bit

+ Mengintegrasikan osiloskop, saluran ganda-50MHzAFG (opsional), Penghitung frekuensi, voltmeter, penganalisis spektrum FFT, dan penganalisis protokol.
+ 100MHz-bandwidth 500MHz, kecepatan pengambilan sampel waktu nyata 2,5GS/dtk.
+ 100M Panjang Rekam, kecepatan refresh bentuk gelombang hingga 500.000wfms/s.
+ Resolusi Vertikal adalah 12-bit, rentang basis waktu adalah 500ps/div-1000s/div.
+ Pemicu multi: tepi, video, lebar pulsa, kemiringan, di bawah-amplitudo,di atas-amplitudo, batas waktu, tepi ke-N, logika dan RS232/UART,l2C, SPI,CAN, LIN; Pengodean perangkat keras 2 saluran: UART, I2C, SPI, CAN, LIN.
+ Fitur Komprehensif Kloning Bentuk Gelombang dan Fungsi Bode Plot. (model AFG)
+ Hingga 43 pengukuran otomatis, operasi matematika,-FFT bawaan yang disempurnakan, dan penelusuran puncak. Fitur FFT dan Zoom yang ditingkatkan memberikan tampilan bentuk gelombang dan informasi kursor yang lebih jelas.
+ Mikrofon dan speaker bawaan, dengan dukungan untuk perangkat eksternal seperti mouse dan keyboard, sangat meningkatkan efisiensi.
+ Manajemen file yang ditingkatkan agar lebih mudah dilihat, diedit, dan diekspor.
+ Dilengkapi dengan perangkat USB*1, Host USB*3, Trig Out(P/F), LAN, mendukung Kontrol Web dan SCPl.
+ Modul nirkabel opsional (Wi-Fi/Bluetooth) mendukung FTP, printer jaringan, hots pot seluler.
Layar sentuh + 10.1-inci dengan dukungan multi-sentuh untuk pengalaman interaktif yang lebih baik.

Kirim permintaan

Obrolan Sekarang

perkenalan produk

ADS A4 2

Kebisingan rendah, sensitivitas tinggi, dan pengukuran sinyal kecil yang akurat.

Resolusi vertikal standar dari 500μV/div hingga 10V/div.

Penyimpanan mendalam menyeimbangkan keseluruhan tampilan dan detail

Kedalaman penyimpanan standar 100Mpts yang baru memungkinkan Anda menangkap durasi sinyal yang lebih lama dan memperbesar detail, menyeimbangkan keseluruhan tampilan dan detail.

Tangkap anomali dan pahami setiap detailnya

Dalam mode-kecepatan tinggi, kecepatan penyegaran bentuk gelombang osiloskop mencapai hingga 500.000wfms/s, memastikan perubahan sinyal ditangkap dengan jelas.

256 tingkat tampilan skala abu-abu, pijaran warna meninggalkan jejak panjang

Membantu mengamati tren sinyal dari waktu ke waktu, terutama saat memantau perubahan cepat atau fenomena sementara.

Osiloskop perangkat keras presisi tinggi 12-bit

Seri ADS3000A memberikan akurasi 16 kali lipat dari osiloskop biasa dan menyertakan fitur zoom untuk memperbesar detail sinyal secara-waktu nyata untuk analisis anomali.

ADS A4 3

Osiloskop

500MHz,350MHz,200MHz,100MHz

Kecepatan pengambilan sampel-waktu nyata hingga 2,5GSa/dtk.

2 atau 4 saluran analog dan 1 saluran EXT.

Kedalaman penyimpanan hingga 100 Mpts (standar).

Tingkat penangkapan bentuk gelombang maksimum 500.000 wfms/s.

Bank Generator Bentuk Gelombang (opsional).

Frekuensi keluaran saluran ganda 50MHz

Kecepatan pengambilan sampel 300 ms/dtk

Panjang gelombang sewenang-wenang 8K

Mendukung pengeditan bentuk gelombang sewenang-wenang, modulasi, sapuan, dan keluaran sinyal pulsa.

Rentang amplitudo keluaran 2mVpp hingga 10Vpp

Penganalisis Spektrum

FFT Standar yang Disempurnakan dengan-pemrosesan data bentuk gelombang real-time hingga 1 Mpts.

Rentang frekuensi maksimum: Bandwidth analog osiloskop.

Mendukung tampilan pijaran FFT independen.

Mendukung fungsi pencarian puncak.

Mendukung jendela ZOOM dalam mode FFT untuk tampilan informasi kursor yang lebih jelas.

Kurva Karakteristik Frekuensi (generator bentuk gelombang opsional)

Dengan mengontrol modul pembangkitan sinyal bawaan, sinyal sapuan dalam rentang tertentu dihasilkan dan dikeluarkan ke sirkuit catu daya untuk pengujian analisis loop. Plot Bode yang dihasilkan menunjukkan penguatan sistem dan pergeseran fasa pada frekuensi yang berbeda. Fungsi plot Bode ini secara intuitif memberikan perbandingan data, membantu para insinyur dengan cepat menilai stabilitas sistem dengan menganalisis margin fase dan mendapatkan margin.

Voltmeter Digital

Mendukung statistik voltmeter digital, fungsi alarm, dan jenis pengukuran seperti AC RMS, DC, dan AC+DC RMS.

Penghitung Frekuensi{0}}presisi tinggi

Penghitung frekuensi presisi tinggi-6 digit

Mendukung statistik secara maksimal. dan menit. nilai frekuensi

product-288-255

Analisis Protokol (opsional)

Mendukung decoding perangkat keras-saluran ganda, termasuk decoding bus serial I²C, SPI, CAN, dan LIN

Multi pemicu dan decoding perangkat keras

mendukung tepi, video, pulsa, kemiringan, kerdil, jendela, batas waktu,
Tepi ke-n, logika, pemicu RS232/UART, I2C, SPI, CAN dan LIN.
Decoding perangkat keras-saluran ganda mencakup UART, I2C, SPI,
BISA, dan LIN.

Fungsi kloning bentuk gelombang

Memungkinkan Anda menyimpan sepenuhnya sinyal pengujian{0}di lokasi dan menyalinnya ke keluaran sumber sinyal perangkat untuk analisis dan pengujian lebih lanjut.

43 jenis pengukuran, mendukung operasi matematika tingkat lanjut

Hingga 43 parameter bentuk gelombang-diukur secara otomatis, menawarkan pengukuran perangkat keras memori penuh dan berbagai fungsi matematika.

Fungsi statistik parameter pengukuran

Mendukung indikator pengukuran, gerbang kursor, dan petunjuk pengukuran yang lebih detail.

Implementasi perangkat keras mode X-Y

Menyediakan plot XY dalam mode kedalaman penyimpanan tinggi, menawarkan detail yang lebih kaya dan karakterisasi sinyal yang lebih baik.

Pengukuran Kursor yang Ditingkatkan

Mendukung kedua FFT. Mode XY dan jendela ZOOM, memberikan informasi pengukuran kursor area gelombang yang lebih intuitif.

ADS A4 5

ADS A4 6

Spesifikasi

Model	IKLAN3102A	IKLAN3202A	IKLAN3352A			IKLAN3502A
Bandwidth (-3 dB)	100MHz	200MHz	350MHz			500MHz
Saluran	2+LANJUTKAN
Tingkat Sampel	2,5 GSa/dtk (saluran tunggal) 1,25 GSa/dtk (saluran ganda)

Model	IKLAN3104A	IKLAN3204A	IKLAN3354A			IKLAN3504A
Bandwidth (-3 dB)	100MHz	200MHz	350MHz			500MHz
Saluran	4 + EKS
Tingkat Sampel	2,5 GSa/dtk (saluran tunggal) 2,5 GSa/dtk (saluran ganda) 1,25 GSa/dtk (saluran penuh)

Dapatkan mode	Sampel, Puncak, Resolusi Tinggi, Rata-rata, Segmentasi		Rekam Panjang		100M
Kecepatan Penyegaran Bentuk Gelombang	Maks 500.000 wfms/dtk		Resolusi Vertikal		12bit
Kecepatan pemindaian (S/div)	500μV/div - 10 V/div		Akurasi waktu relai		±1 ppm (khas)
DC Mendapatkan Akurasi	3%( Kurang dari atau sama dengan 1mV), 2%(2 mV), 1,5%( Lebih besar dari atau sama dengan 5 mV)
Impedansi Masukan	1 MΩ ± 2%, paralel dengan 15pF ± 5pF, 50Ω ± 2%
Periksa redaman koefisien	1μX-1MX, selangkah demi selangkah 1-2-5, mendukung kustom
Jenis pemicu	Tepi, Video, Pulsa, Kemiringan, Kerdil, Windows, Batas Waktu, Nth, Logika, RS232/UART, I2C, SPI CAN, LIN
Penguraian Kode Bus	RS232 / UART, I2C, SPI, BISA, LIN
Pengukuran otomatis	Periode, Frekuensi, +Lebar, -Lebar, Waktu Naik, Waktu Jatuh, Tugas Scr, +Tugas,-Tugas, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Prapemotretan, Std Dev, +Pulse Cnt, -Pulse Cnt, Rise Cnt, Fall Cnt, Area, Cyc Area, Penundaan(A↑-B↑), Penundaan(A↑-B↓), Penundaan(A↓-B↑), Penundaan(A↓-B↓), Fase(A↑-B↑), Fase(A↑-B↓), Fase(A↓-B↑), Fase(A↓-B↓),FRR(A↑-B↑), FRF(A↑-B↓), FFR(A↓-B↑), FFF(A↓-B↓), LRR(A↑-B↑), LRF(A↑-B↓), LFR(A↓-B↑),LFF(A↓-B↓)
Matematika Bentuk Gelombang	+, -, *, /, dan , \|\|, ^, !, Intg, Diff, Sqrt, Operasi fungsi (Lg / Ln / Exp / Abs / Sine / Cosine / Tan), FFT, FFT rms, Ditentukan Pengguna, filter digital (pass rendah, pass tinggi, pass band, penolakan band)
Penghitung frekuensi	Penghitung frekuensi 6 digit; Frekuensi maksimum: bandwidth analog maksimum osiloskop
pengukur tegangan volt	Mendukung DC, AC+DCrms, ACrms; Resolusi: 4 digit (ACV/DCV)
Spesifikasi Generator Gelombang Arb (optioanl).
Keluaran frekuensi maksimal	50MHz Ganda	Tingkat sampel		160 MSa/dtk
Resolusi vertikal	14 bit	Bentuk gelombang standar		Sinus, Kotak, Jalan, Denyut Nadi, Kebisingan
Frekuensi bentuk gelombang sewenang-wenang	1 μHz - 10 MHz	Panjang gelombang sewenang-wenang		2-16K poin
Bentuk gelombang sewenang-wenang	Eksponensial Naik/turun, Sin(x)/x, Gelombang Langkah, dan lainnya berjumlah 28 bentuk gelombang-yang terpasang
Amplitudo	2mVpp - 10Vpp (impedansi tinggi), 1mVpp - 5Vpp (50 Ω)
Modulasi	AM, FM, PM, FSK, Sapu dan Burst
Bode Plot (membutuhkan fungsi AFG)
Frekuensi Mulai / Akhir	10Hz ~ 25MHz
Amplitudo	2mV ~ 6V
Lainnya

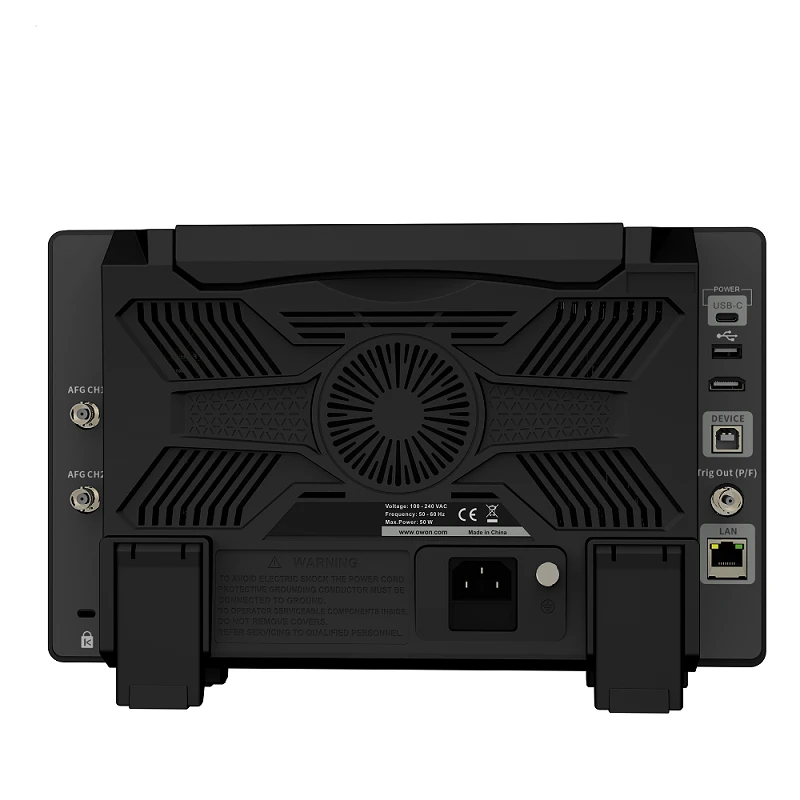

Antarmuka Komunikasi	HDMI, perangkat USB x1, Host USB x3, Trig Out (P/F), catu daya Tipe-C*, LAN
Menampilkan	10,1 inci (1024×600), LCD
Kekuatan	100V – 240 VACRMS, 50/60 Hz, CAT Ⅱ
Dimensi (LxTxD)	325mm x 209mm x 111.5mm
Berat (tanpa paket)	≈3.2kg
